Chapitre09-TP03-Installation et configuration d'un disque par DISKPART

Chapitre 9 : Implémentation d’un système de stockage local

TP03: Installation et configuration d'un disque par DISKPART

Objectifs :

·      Initialiser un nouveau disque

·      Créer et formater des volumes simples

·      Redimensionner les volumes

·      Convertir un disque de base en un disque dynamique et vice versa

·      Réinitialiser un disque à son état initial

Prérequis :

·      Une machine Windows Server 2012 ou Windows Server 2012R2

Tâche 1 : Initialiser un nouveau disque

1) Ajoutez 4 disques sur VMware à la machine Windows Server 2012. Pour ce faire, Cliquer sur « VM » puis « Settings… ». Une fois la fenêtre s’affiche, cliquez sur « Add …»

2) Choisissez « Hard Disk » puis cliquez sur « Next »

3) Laissez les paramètres par défaut dans les fenêtres qui suivent. Pour la taille du disque, choisissez « 10 Go » et enregistrez le disque en un fichier unique.

4) Lancer l’outil « DISKPART »

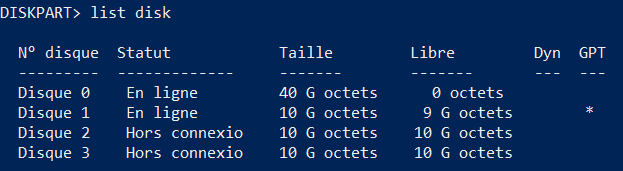

5) Affichez les disques disponibles au niveau de ce serveur

6) Choisissez le disque numéro 2

7) Affichez les détails du disque.

Notez que le disque est hors connexion.

8) Rendez le disque 2 en ligne et afficher les détails du disque

Notez aussi que le disque est en lecture seule.

9) Désactivez l’attribut en « Lecture seule » et affichez les détails du disque

10)             Initialisez le disque numéro 2 avec « GPT » et vérifiez la configuration du disque.

Remarque : On peut utiliser la commande « Convert MBR » pour utiliser la table de partitionnement MBR au lieu de GPT

Tâche 2 : Créer et formater des volumes simples

1) Créez une nouvelle partition principale avec une taille de 5 Go = 5124 Mo

2) Affichez la liste des partitions du disque numéro 2.

3) Affichez les détails de la partition 2

Notez que la partition n’a pas encore de lettre ni de nom et n’est pas encore formatée.

4) Attribuez la lettre « E » à la partition et vérifiez la nouvelle configuration

5) Formatez la partition en utilisant le système de fichiers « NTFS » et configurez son nom « QARA »

6)  Affichez les partitions graphiquement

Tâche 3 : Redimensionner les partitions

     I.       Extension de la taille d’une partition :

1) Étendez la taille de la partition créée (La partition 2) à 6 Go

2) Afficher les partitions après le redimensionnement

  II.       Réduction de la taille d’une partition :

1) Affichez la taille maximale disponible pour redimensionner la partition numéro 2 du disque numéro 2.

2) Réduisez la taille de la partition de 2048 Mo

Tâche 4 : Conversion d’un disque (dynamique / De base)

1) Vérifier si le disque 2 est un disque de base ou dynamique

Le symbole « * » n’existe pas sous la colonne « Dyn ». Alors il s’agit d’un disque de base.

2) Convertissez le disque de base en disque dynamique

Notez que l’opération est effectuée sans aucun avertissement.

3) Vérifier le type du disque 2 en utilisant la commande « list disk »

Le symbole « * » existe. Alors, il s’agit d’un disque dynamique

4) Essayez de convertir le disque dynamique (disque 2) en disque de base

Notez que vous recevez une erreur vous indiquant que le disque n’est pas vide et que vous ne pouvez faire la conversion.

5) Affichez la liste des volumes

6) Supprimez le volume 3 créé à partir du disque 2

Remarque : Dans le cas d’un disque de base, on peut utiliser la commande « delete partition »

7) Affichez la liste des disques

8) Sélectionnez le disque 2 et convertissez-le en un disque de base

9) Supprimez tout le contenu du disque 2

10)             Vérifiez que toutes les partitions sont supprimées
