Sécurité des réseaux informatiques
Attaques
informatiques :
Attaque 1 :
Dépassement de la capacité de la table MAC ( MAC OVERFLOW )
Objectif :
·
Réaliser une attaque MAC OVERFLOW (MACof)
·
Réaliser une solution pour l’attaque MAC OVERFLOW
(MACof)
Matériel
nécessaire :
·
Une machine KALI LINUX (Kali)
·
Un commutateur Cisco (SW1)
·
Le travail est réalisé en utilisant le simulateur GNS3
1) Préparation de l’environnement de travail :
Nous
allons utiliser le schéma suivant dans le simulateur GNS3.
Le pirate
utilise la machine « Kali » pour réaliser l’attaque. Elle a
comme adresse 192.168.0.100.
Pour
configurer l’adresse IP de la machine « Kali », on suit les
étapes suivantes :
1) On clique sur
le petit triangle qui se trouve dans le coin en haut à droite.
2) On clique par
la suite sur « Filaire connecté »
3) On clique sur « Filaire »
puis sur le petit bouton dans le coin en bas à droite de la fenêtre qui s'affiche pour configurer l’adresse IP (Dans notre cas, l’adresse est déjà
configurée « 192.168.3.100 » . Nous allons la modifier à « 192.168.0.100 ».
4) On clique sur « IPv4 »
puis on choisit la configuration manuelle de l’adresse IP.
5) On configurer
l’adresse IP « 192.168.0.100 », le masque « 255.255.255.0 »
et la passerelle par défaut « 192.168.0.1 »
6) Pour afficher
la configuration sur un terminal, on clique sur le terminal et tape la commande
« ifconfig ». L’adresse IP est correctement configurée.
2) Réalisation de l’attaque
« Dépassement de la capacité de la table MAC » (MAC OVERFLOW)
1) Vérifier l’état
de la table MAC au niveau du commutateur avant de réaliser l’attaque MAC
OVERFLOW. Pour se faire, on utilise la commande « Show mac
address-table »
La
commande affiche une adresse MAC « 0050.56C0.0003 » mappée au port Et0/0.
2) Au niveau de la
machine « Kali », on utilise l’outil « macof ».
On affiche tout d’abord l’aide de cet outil et par la suite on lance l’attaque
en utilisant la commande « macof –i eth0 » (eth0 est le
nom de l’interface « Kali » affiché par la commande « ifconfig »)
3) Voici l’état du
terminal après l’exécution de la commande
4) On arrête
l’attaque MAC OVERFLOW en cliquant sur les touches
« Contrôle » et « C ».

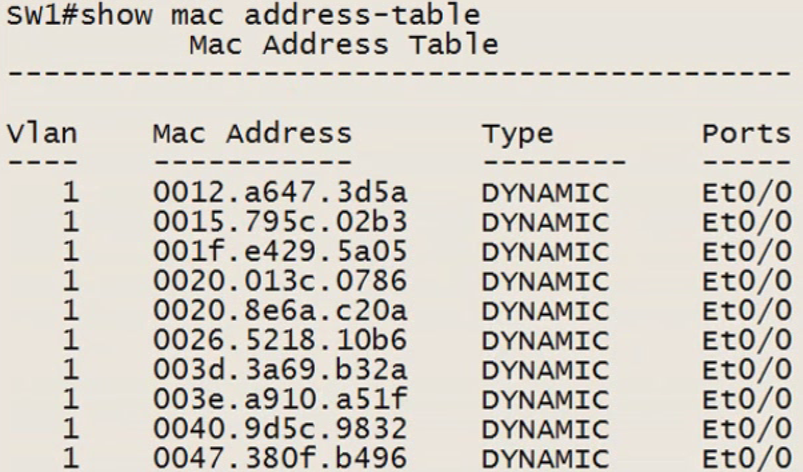

On se déplace vers la
console du commutateur et on tape de nouveau la commande « Show mac
address-table »
5) On peut
afficher le nombre d’adresses MAC enregistrées dans la table MAC en utilisant
la commande « Show mac address-tatble count » (ici 8192)
Comme vous le constatez,
la table MAC est bombardée par des adresses MAC qui sont toutes associées au port
Et0/0. Ainsi, le commutateur va fonctionner en tant que concentrateur et toutes
les trames reçues au niveau d’un port seront redirigées vers tous les autres
ports y compris Et0/0.
D’où, le pirate « Kali »
peut recevoir tous le trafic réseau qui passe par ce commutateur.
Remarque :
L’attaque MAC OVERFLOW
peut causer le plantage du commutateur lorsqu’elle est en cours d’exécution.
3) Implémentation de la solution contre
l’attaque MAC OVERFLOW :
La solution contre
l’attaque MAC OVERFLOW est la configuration de la sécurité des ports.
1) Entrez dans le
mode de la configuration d’interface Et0/0 et configurer le port comme port
d’accès.
2) Activer la
sécurité du port Et0/0
3) Configurer
l’apprentissage dynamique des adresses MAC pour le port Et0/0
4) Configurer le
maximum d’adresses MAC à apprendre sur 2.
5) Configurer le
mode de violation sur « Protect »
6) Afficher la
configuration de la sécurité du port Et0/0
7) On lance
l’attaque de nouveau et on arrête l’exécution de la commande. On affiche après
la configuration de la sécurité du port Et0/0
Comme vous le constatez,
le nombre total d’adresses MAC apprises est 2.
8) On affiche
l’état du compteur de violation (Il est toujours sur 0). Le mode « Protect »
n’incrémente pas le compteur de violation.
9) On modifie le
mode de violation en « Restrict »
10) On lance
l’attaque de nouveau et on l’arrête. Puis on affiche les informations de la
sécurité du port Et0/0 y compris l’état du compteur de violation.
La valeur du compteur de
violation est 768. C’est-à-dire 768 fois que nous n’avons pas respecté
la sécurité du port Et0/0
11) On modifie le
mode de violation en « Shutdown ».
12) On lance
l’attaque et on l’arrête.Puis on constate ce qui se passe au niveau du
commutateur.
Le port est en état
« DOWN » après avoir dépassé 2 adresses MAC.
Le compteur de violation
est sur la valeur 769. C’est-à-dire que nous avons dépassé largement le
maximum d’adresses MAC autorisées sur ce port. C’est pour cette raison qu’il
est en état « DOWN »
13) Si on affiche
l’état du port, on trouve qu’il en état « ERR-DISABLED »
14) Pour que le
port devient actif manuellement, on utilise la commande « Shutdown »
puis « No shutdown »
15) On peut
configurer que le port passe à l’état actif après une durée définie par nous
même en tant qu’administrateur réseau.
·
On affiche tout d’abord l’état de cette propriété. On
constate qu’elle est désactivée.
On constate aussi que la
durée est configurée par défaut sur 300 secondes
·
On active cette propriété pour « Psecure-violation »
avec une durée de 30 secondes.
·
On lance de nouveau l’attaque et on l’arrête. Puis on
revient au niveau du commutateur pour observer ce qui se passe.
Le port Et0/0 est en
état « ERR-DISABLED » depuis 11 :54 :15.
Le port est activé
automatiquement après 30 secondes.
Remarque :
On peut configurer d’autres
paramètres au niveau de la sécurité des ports comme le minuteur de
vieillissement « Aging time »
- Aging
Time :
La durée de
vieillissement d’une adresse MAC sécurisée.
- Aging type :
permet de choisir le
type de vieillissement. Si on utilise « Absolute », les
adresses MAC sécurisées sont supprimées au bout d'un délai d'expiration
spécifique appelé « Durée de vieillissement ». Si on utilise
« Inactivity », les adresses MAC sécurisées sont
supprimées uniquement si l'adresse MAC sécurisée est inactive pendant la
période de vieillissement.
