Chapitre05-TP01-Adressage IPv4

Chapitre 5 : Implémentation du protocole IPv4
TP01: Adressage IPv4
Objectifs :

• Effectuer un découpage en sous réseaux à tailles fixes FLSM.
• Effectuer un découpage en sous réseaux à tailles variables VLSM.
• Calcul des super-réseaux

Prérequis :

• Un stylo et une feuille de rédaction

Tâche 1 : Découpage en sous réseaux à tailles fixes
Cliquer ici pour consulter l'article qui traite ce sujet
Scénario 1 :
Considérons l’adresse réseau suivante : 172.16.0.0
On veut découper ce réseau en 7 sous réseaux de taille fixe.

• Quelle est la classe de cette adresse ?

• Déduire le masque par défaut.

• Calculer le nombre de bits à emprunter.

• Calculer le nouveau masque.

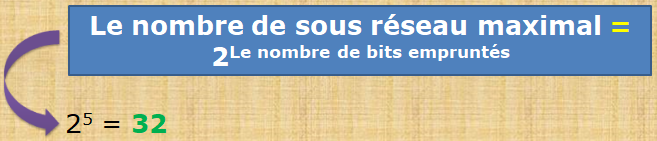

• Calculer le nombre de sous réseaux maximal que nous allons obtenir après le découpage ?

• Calculer le nombre maximal d’adresses valides.

• Calculer le pas d’incrémentation dans la base 256 pour obtenir les différentes adresses réseaux (Le pas = 2^{La partie hôte})

• Remplir le tableau suivant.

SR	Adresse réseau	1ère adresse	Dernière adresse	Adresse de diffusion
0
1
2

Scénario 2 :
Cliquer ici pour consulter l'article qui traite ce sujet
Considérons l’adresse réseau suivante : 192.168.0.0/18
On veut découper ce réseau en plusieurs sous réseaux de taille fixe égale à 300.

• Quelle est la classe de cette adresse ?

• Calculer le masque en décimal

• Calculer le nouveau masque après le découpage.

• Calculer le nombre de bits à emprunter.

• Calculer le nombre de sous réseaux maximal que nous allons obtenir après le découpage ?

• Calculer le nombre maximal d’adresses valides.

• Calculer le pas d’incrémentation dans la base 256 pour obtenir les différentes adresses réseaux (Le pas = 2^{La partie hôte}=2⁹)

• Remplir le tableau suivant.

SR	Adresse réseau	1ère adresse	Dernière adresse	Adresse de diffusion
0
1
2

Tâche 2 : Découpage en sous réseaux à tailles variables
Cliquer ici pour consulter l'article qui traite ce sujet Considérons l’adresse réseau suivante : 192.168.0.0/16
On veut découper ce réseau en plusieurs sous réseaux.
SR1: 1000
SR2: 500
SR3: 200
SR4: 100
SR5:63
Remplir le tableau suivant :

SR	Adresse réseau	1ère adresse	Dernière adresse	Adresse de diffusion
1
2
3
4
5

Tâche 3 : Calcul des super-réseaux

Calculer le super-réseau pour les réseaux suivants :
SR1 : 172.16.4.0/24
SR2 : 172.16.5.0/24
SR3 : 172.16.6.0/24
SR4 : 172.16.7.0/24
Pour calculer les super-réseaux, nous allons procéder comme suit :

• Ecrivez les adresses l’une au-dessous de l’autre et on écrit l’octet où commence la différence en binaire :

• Commencer la vérification des parties qui se ressemblent de la droite à gauche. Une fois que vous trouvez un bit différent, arrêtez-vous et commencez à mettre des zéros dans les bits qui suivent.

Remarque :
Pour la configuration de la carte réseau, on peut utiliser PowerShell. Pour se faire, consultez l'article traitant ce sujet "Chapitre1-TP10"
